風幕柜的制冷系統離不開膨脹閥，下面介紹下電動式電子膨脹閥和電磁式電子膨脹閥各自特點。
電動式電子膨脹閥如下圖所示，它采用的是步進電機驅動，可分為直動型和減速型兩種。目前常采用四相脈沖直動型電子膨脹閥。當控制脈沖電壓按一定邏輯關系作用到電子膨脹閥各相線圈上時，步進電機帶動針閥上升或下降，以調節閥的流量。電動式電子膨脹閥的檢測可參見導風步進電機的檢測。
常用電動式電子膨脹閥參數。電動式電子膨脹線圈額定電壓為12V，4相電機、2相勵磁、驅動頻率25/30PPS(脈沖/秒)。全閉一全開脈沖數240、全閉一全開時間9.6s/8.0s、開闊沖程3.5mm、孔徑為φ2.85mm。制冷劑流動方向可逆，其結構如下圖所示。
電磁式電子膨脹閥以電磁力為驅動源，傳感器感受信號并傳遞給微電腦，微電腦發出指令以調節驅動力，從而控制閥門的開度。

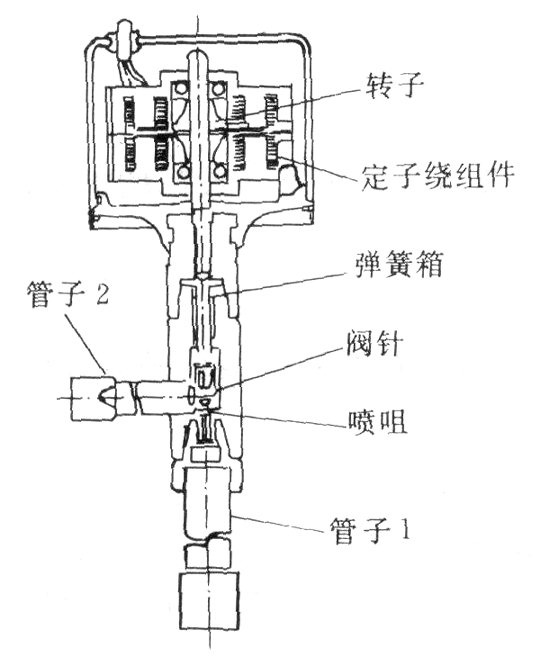

下圖所示為電磁式電子膨脹閥的結構圖。管子1為進液管，它來自冷凝器的高壓液體。管子2為流出的低壓氣液混合體的通道。低壓氣液混合體是經過閥門節流后，通過管子2流向蒸發器的。閥芯與電磁線圈中的柱塞相連接，以往復運動來調節閥口的開度。電磁閥接通電源后，其電磁力與通電電流成正比，作為柱塞驅動力的電磁力在克服了彈簧的壓縮力后將柱塞移至新的位置而處于新的平衡，從而控制節流口的開口面積。如電磁線圈通電停止，則電磁力消失，彈簧壓迫柱塞移動而關閉閥門。這樣便可由電磁閥的電磁力來控制膨脹閥的開與關，全開到全閉時間為20ms。
電磁式電子膨脹閥有兩個傳感器，一個貼在蒸發器進口管道上，一個貼在蒸發管的出口管道上。這兩個傳感器都將溫度信息轉換為電信號送到微電腦進行處理，然后發出適當?shù)目刂菩盘?hào)給電子膨脹閥，以調節閥門開度。
電磁式電子膨脹閥具有與熱電膨脹閥同樣的優點，其反應更敏捷，全開到全閉的時間更短，過熱度控制可通過微電腦的自由選擇。這種膨脹閥目前正在開發階段，還未普遍使用，且價格也很高。檢修時，可通過測量其線圈電阻與線圈所加電壓高低來進行判斷。
